Hn – энтальпия дутьевого пара, мдж / кг;

2,51 МДж / кг – примерное значение энтальпии водяного пара в продуктах сгорания, уходящих в атмосферу.

При составлении теплового баланса для котла можно принять:

Расходная часть теплового балaнса в расчете на 1 кг топлива в общем случае может содержать теплоту, затраченную на выработку пара и различные потери:

Qрасх = Q1 + Q2 + Q3 + Q4 + Q5 + Q6 ± Qakk (3.6)

В простейшем случае теплота, полезно затраченная на выработку перегретого пара, МДж / кг, составит

где D – выход пара, кг / с.

В – расход топлива, кг / с:

Q1 – полезно использованное тепло, МДж/кг;

Q2 – потери тепла с уходящими газами, МДж/кг;

Q3 – потери тепла от химического недожога, МДж/кг;

Q4 – потери тепла от механического недожога, МДж/кг;

Q5 – потери тепла в окружающую среду, МДж/кг;

Q6 – потери с физической теплотой шлаков, МДж/кг;

Qакк – расход «–» или приход теплоты «+», связанный с неустановившимся тепловым режимом работы котла, МДж/кг.

При установившемся тепловом режиме Qакк = 0.

В относительных долях запишем тепловой баланс в безразмерной форме :

100 = q1 + q2 + q3 + q4 + q5 + q6 , % (доля стационарного режима),

Виды тепловых потерь:

– потеря теплоты с уходящими газами;

– потеря теплоты от химической неполноты сгорания;

– потеря теплоты от механической неполноты сгорания;

– потеря теплоты от наружного охлаждения;

– потеря с физической теплотой шлаков.

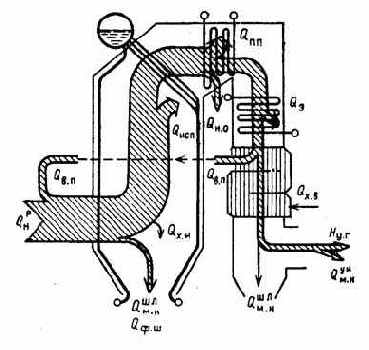

Рисунок 3.1 - Тепловой баланс котла

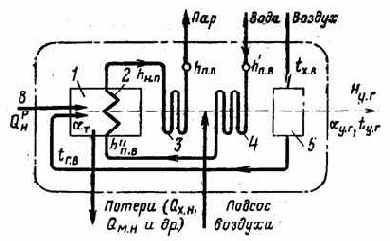

1 - топочная камера; 2 - испарительные поверхности нагрева; 3 - пароперегреватель; 4 - экономайзер; 5 - воздухоподогреватель .

Рисунок 3.2 - Принципиальная схема котла
